3dsmax で、戦車などのキャタピラを作り、それを動かす。
１・ まず、まるまってない、だだ長いキャタピラを制作
２・ それを『パス変形』を使って、パスに沿わしてまるめる
３・ 『パス変形』のパラメータ『パーセント』を使用し、動かす |
＜１・まず、まるまってない、だだ長いキャタピラを製作＞
一つ、キャタピラの部品を作って（ただの板ポリゴンでよい）、
コピー。『コピーの数』の部分に５０〜１００くらいの数を適宜入力。

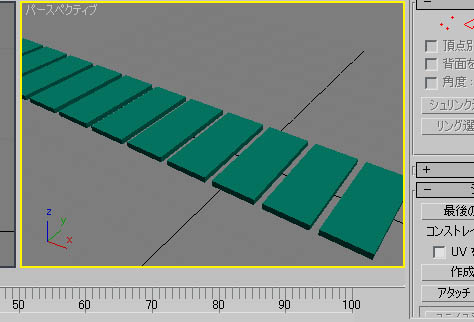

以下のように、だだ長いキャタピラができあがる。
＜２・それを『パス変形』を使って、パスに沿わしてまるめる＞
まず、全てのキャタピラを『アタッチ』をつかって、ひとつのオブジェクトにする。
そのあと、スプラインでキャタピラの形をした閉じたパスを作る。
キャタピラを選択し、モデファイアリストから『パス変形』を選択。
『パスを選択』から、スプラインを選択
そうすると、キャタピラがスプラインの形にまるくなる。
＜３・ 『パス変形』のパラメータ『パーセント』を使用し、動かす＞
動かすときは、オートキーをＯＮにして、０フレームにキーを打ち、
任意のフレーム（例えば１００フレーム目とか）で
『パス変形』のパラメータ『パーセント』の数値を変えると、
そのフレームの間、キャタピラが動く。
| ＜まだわからないこと＞ |
○ キャタピラと、駆動（誘導）輪とのリンクした動作
○ 地面に沿った動き |
